技术文章—电容在电路中究竟有多少种应用?

2019-06-25来源: EEWORLD关键字:电容

所谓电容,就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电,当然还有整流、振荡以及其它的作用。另外电容的结构非常简单,主要由两块正负电极和夹在中间的绝缘介质组成,所以电容类型主要是由电极和绝缘介质决定的。

01

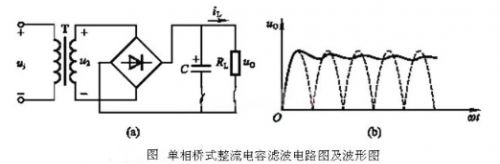

滤波电容:它接在直流电压的正负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑,通常采用大容量的电解电容,也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。



https://mmbiz.qpic.cn/mmbiz_png/3nsLG1HndEcUGrYibictjiaDUucufeqAtwU3t8lCfrvG9wqicQiatE8m1ib6uy6Za7OicyuQKjQ3L5niblPgGtiawic6GpYw/640?wx_fmt=png



02



退耦电容:并接于放大电路的电源正负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。



03



旁路电容:在交直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。



04

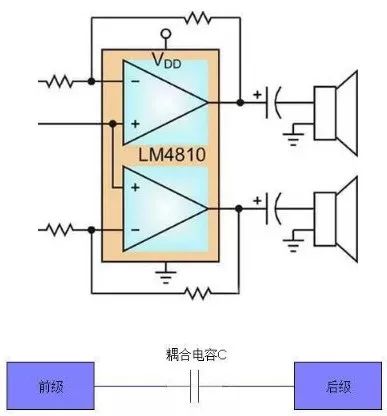

耦合电容:在交流信号处理电路中,用于连接信号源和信号处理电路或者作为两放大器的级间连接,用于隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。



https://mmbiz.qpic.cn/mmbiz_jpg/3nsLG1HndEcUGrYibictjiaDUucufeqAtwUmwxzpSAybQcYF0tqJiaWUFxAz154vIklk4xVMBkGWfUJoSHdkYGQjMQ/640?wx_fmt=jpeg



05



调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。



06



衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。



https://mmbiz.qpic.cn/mmbiz_png/3nsLG1HndEcUGrYibictjiaDUucufeqAtwUdD5lOumLL5PutFjftL4ia9EAd5Oic9O5EMFk1H2Xs3faAliaXIU50s7hw/640?wx_fmt=png

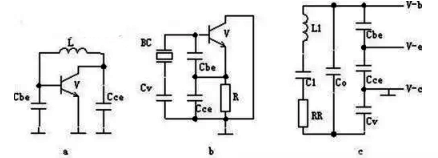

晶振电路及其等效电路



07



补偿电容:与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩大。



https://mmbiz.qpic.cn/mmbiz_png/3nsLG1HndEcUGrYibictjiaDUucufeqAtwUO96SsejCurG6Bn1C5CPBYnJibgJqnY28YAZNwcZoOebKArg6ibQzozTg/640?wx_fmt=png



08



中和电容:并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。



09



稳频电容:在振荡电路中,起稳定振荡频率的作用。



10



定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。



11



加速电容:接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。



12



缩短电容:在UHF高频头电路中,为了缩短振荡电感器长度而串联的电容。



13

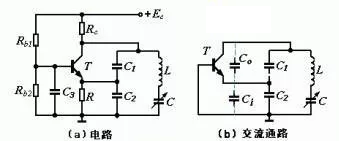

克拉波电容:在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。



https://mmbiz.qpic.cn/mmbiz_png/3nsLG1HndEcUGrYibictjiaDUucufeqAtwUQQoAiaNia72GfZ13bfiaVCSmibaiaKX4dVpAEJD3TwpiaQC4WYBVQc0HVg9g/640?wx_fmt=png

克拉波振荡器



14



锡拉电容:在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容的影响,使振荡器在高频端容易起振。



15



稳幅电容:在鉴频器中,用于稳定输出信号的幅度。



16



预加重电容:为了避免音频调制信号在处理过程中造成对分频量衰减和丢失,而设置的RC高频分量提升网络电容。



17



去加重电容:为了恢复原伴音信号,要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉,设置RC在网络中的电容。



18

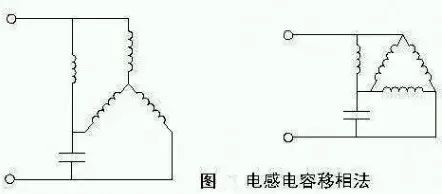

移相电容:用于改变交流信号相位的电容。



https://mmbiz.qpic.cn/mmbiz_jpg/3nsLG1HndEcUGrYibictjiaDUucufeqAtwUGKjibib0pwZSUQKHG72GQMNtibLpHvUgOZRSnYfEoVTU2LobRV5bM7uiaw/640?wx_fmt=jpeg



19

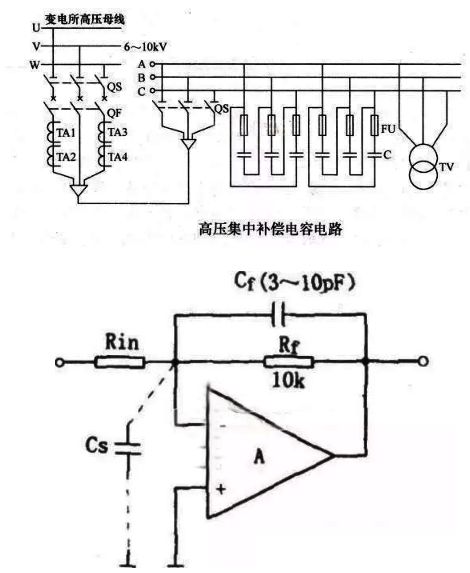

反馈电容:跨接于放大器的输入与输出端之间,使输出信号回输到输入端的电容。



20



降压限流电容:串联在交流回路中,利用电容对交流电的容抗特性,对交流电进行限流,从而构成分压电路。



21



逆程电容:用于行扫描输出电路,并接在行输出管的集电极与发射极之间,以产生高压行扫描锯齿波逆程脉冲,其耐压一般在1500伏以上。



22



S校正电容:串接在偏转线圈回路中,用于校正显象管边缘的延伸线性失真。



23

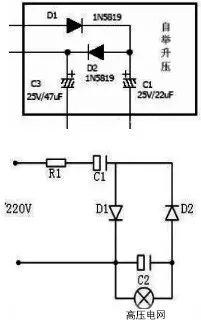

自举升压电容:利用电容器的充、放电储能特性提升电路某点的电位,使该点电位达到供电端电压值的2倍。



24



消亮点电容:设置在视放电路中,用于关机时消除显象管上残余亮点的电容。



https://mmbiz.qpic.cn/mmbiz_jpg/3nsLG1HndEcUGrYibictjiaDUucufeqAtwUyNNO2eNia15Zx9onNUfPoelxdOlQPa8DkwqYDlvAzLNEhWYGDoJnUdw/640?wx_fmt=jpeg



25



软启动电容:一般接在开关电源的开关管基极上,防止在开启电源时,过大的浪涌电流或过高的峰值电压加到开关管基极上,导致开关管损坏。



26



启动电容:串接在单相电动机的副绕组上,为电动机提供启动移相交流电压,在电动机正常运转后与副绕组断开。



27



运转电容:与单相电动机的副绕组串联,为电动机副绕组提供移相交流电流。在电动机正常运行时,与副绕组保持串接。
